Облегченные системы управления батареи БМС для больших блоков батарей лития
Основное применение продуктов
в бытовые приборы
в медицинские продукты
в автомобильные продукты
в промышленные продукты
в продукты связи (приборы АВЛ/ГПС/ГСМ)
в бытовая электроника
Особенности:
(1) структура последовательного подключения СПИ
БИУ и БМУ подключены топологией шлейфового подключения, и главное правление и невольничья доска могут собрать данные итога клеток строки БИУ (16~48) +БМУ*н.
(2) одноячеистое собрание напряжения тока
БИУ и БМУ собирают индивидуальные напряжения тока клетки через модуль приема напряжения тока.
(3) собрание температуры
БИУ и БМУ собирают температуру каждого модуля батареи в модуле через чувство температуры НТК.
(4) обнаружение напряжения тока ПАКЕТА полное
БИУ имеет функцию обнаружения напряжения тока итога блока батарей ПАКЕТА.
(5) МОЖЕТ функция связи
Каждое БИУ имеет 3 МОЖЕТ сообщения.
КАН0, используемое БИУ для того чтобы связывать с КСУ и получать настоящее полное течение.
БМС управление и система управления безопасности для того чтобы контролировать состояние батареи для того чтобы сделать батареей лучшую деятельность и удлинить время времени работы от батарей объективно. БМС главным образом использовано в блоках батарей большой емкости ли-ион/ли-полымер/лифепо4 производит. Доска ПКБ БМС выдвинутая интеграция управления, защиты, сообщения и само-диагностирует и балансировать клетки.
функции:
1. Предохранение от оверчарге
2. предохранение от Овердишарге
3. предохранение от перегрузок по току
4. предохранение от Оверхэат (НТК)
5. предохранение от короткого замыкания
6. воспринимать температуры
7. контроль & балансировать клетки
8. интерфейс связи
9. Само-диагностируйте
10. датчик силы
Чего может решение Мокосмарт предложить вам?
1. Дизайн и производство ПКБ
2. Дизайн и производство приложения
развитие 3.Функтион и подгонянные микропрограммные обеспечения
ПРИЛОЖЕНИЕ 4.Кустомизед
дизайн 5.Пакаге и производство
обслуживания 6.Сертификатион
|
|
|
Номер |
ХИ00070 |
| Версия |
А0 |
|
БИ5116Г
Электрическое БИ5116Г интегрированное
Спецификация системы управления бассейна
|
Дата
|
2019-5-7
|
| характеристики 1.Басик |

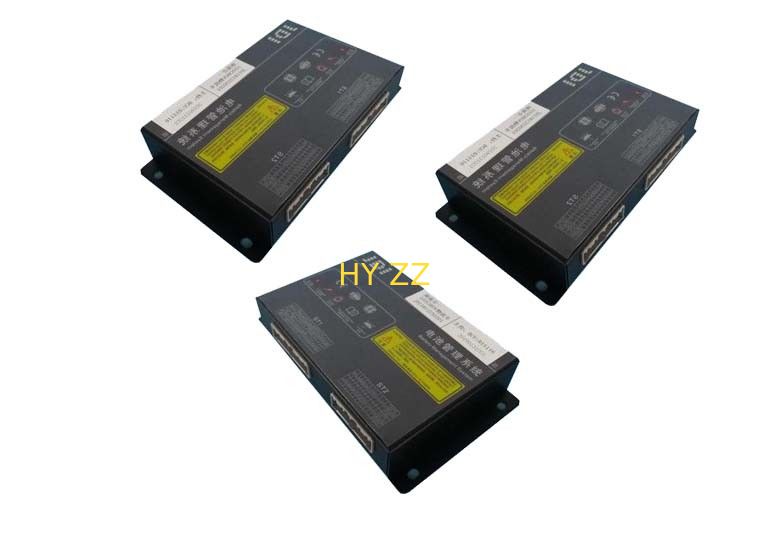

Изображение продукта
|
|
Название продукта
|
Система управления батареи БМСИнтегратед БМС
|
структура системы:
Система управления батареи важная часть системы электротранспорта. БИУ БМС интегрированное серией конструировано для средних и низкоскоростных кораблей, используя автомобильные компоненты ранга и защиту ИП54. Продукт имеет сильную масштабируемость, которая может завершить собрание, управление и функции управления одиночной коробки. Он может также внешне удлинить сценарий применения БМУ для того чтобы приспособиться к множественным шкафам. Он широко использован в низкоскоростных кораблях для того чтобы соотвествовать системного руководства блоков батарей силы автомобильн-степени. Соответствующее для троичных литий-ионных аккумуляторов, фосфорнокислого железа лития, манганата лития, титана. Вторичная батарея как кислота лития имея напряжение тока клетки в границах 0 к 5В.
Этот продукт главным образом составлен модуля интегрированного батареей управления БИУ (БИУ), экрана дисплея, шунта, монтажной схемы и других аксессуаров. БИУ может отдельно собрать и управить батареи 16/32/48 строк, и поддерживает до 10 16 рабов строки. Расширение. Система удлинена с топологией шлейфового подключения для того чтобы получить данные по забора батареи в реальное временя. Когда система электротранспорта работает, БИУ связывает с регулятором корабля, умным поручая прибором, аппаратурой и другим оборудованием через автобус КОНСЕРВНОЙ БАНКИ для показа статуса информации, силы, СОК, етк. блока батарей. После того как регулятор корабля читает данные по БМС, мотор проконтролирован умным регулятором мотора. БМС может также связывать с бортовыми заряжателями и быстрыми зарядными станциями, и имеет функции подтверждения соединения как обнаружение температуры загрузочного люка, КК, КП, КК2 и другие национальные стандарты.
|
|
код продукта
|
БИ5116Г |
|
БМС: 16С32С48С, БМС интегрированная система управления батареи разделено в: 16С32С48С, вес и спецификации следующим образом
:
|
|
Топология системы:
|
| цена |
РМБ: ¥ 00,00 |
|
Период доставки
|
Рабочий день 25
|
